厨房布局设计图纸

2014-02-20 16:14来源:未知作者:admin我要评论(0)字号:T|T

众所周知,从20世纪50年代后期,为了给宇航员提供安全食品,美国宇航局(NASA)和食品生产企业PILLSBURY共同开发HACCP,到20世纪后期,HACCP已经得到持续发展。HACCP系统已经从最初的三个原理,即危害识别、确定关键控制点和控制任何危害、建立监视系统,这五个初始步骤是:建立HACCP小组,描述产品及其销售特性,描述产品预期用途及产品用户,绘制过程流程图,验证过程流程图;七个原理是:对危害进行分析,确定关键控制点(CCP),建立关键限值,建立关键控制点的监视体系,当监视体系显示某个关键控制点失控时确立应当采取的纠正措施,建立验证程序以确认HACCP体系运行的有效性,建立文件化的体系


食品安全一直都是全球食品供应链中的一个重要问题。国际标准化组织(ISO)正在制定ISO22000:200X标准,它既是描述食品安全管理体系要求的使用指导标准,又是可供认证和注册的可审核标准。这为我们带来了一个在食品安全领域将多个标准统一的机会,也成为在整个食品供应链中实施haccp技术的一种工具。

在不断出现食品安全问题的现状下,基于本标准建立食品安全管理体系的组织,可以通过对其有效性的自我声明和来自组织的评定结果,向社会证实其控制食品安全危害的能力,持续、稳定地提供符合食品安全要求的终产品,满足顾客对食品安全要求;使组织将其食品安全要求与其经营目的有机地统一。

食品安全要求是第一位的;它不仅直接威胁到消费者;而且还直接或间接影响到食品生产、运输和销售组织或其他相关组织的商誉;甚至还影响到食品主管机构或政府的公信度。


厨房布局涉及如何才称的上位置合理、布置科学?

 一、合理的厨房布局设计应遵循以下设计原则:

 1、厨房布局设计应满足既定菜式的需要。

 2、严格掌握生熟分开,洁污分流的原则,确保厨房饮食卫生。

 3、生产加工流程简短顺畅,避免迂回交叉,尽量缩短输送流程,使路径分明。

 4、厨房各功能区域清晰,既相互独立又相互沟通,便于厨师各司其职,分工合作。

 5、拥有合理的操作人员走动空间,便于厨师作业,视野开阔,方便管理。

 6、厨房应设置良好的排烟系统,确保空气流通、无闷热感觉,使厨师有一个舒适的工作环境。

 二、冷菜制作间如何分隔?冷菜间的适宜温度是多少?

  冷菜间是冷菜成品切配装盆的场所。冷菜的制作遵循“专人、专室、专用工具、专冷藏”的“五*度,在其入口处应设有洗手消毒设施的预进间;冷盆间内装置独立的空调设施,保持室内空气洁净度;并设置紫外光杀菌灯,水源供给管采用铜管连接,供应可生饮用的水源。为防止蚊蝇孳生,冷菜间内排水系统不应设置明沟,地面须保持清洁干净,冷菜间可用铝合金玻璃隔断进行分隔,通过窗户传菜,冷菜间的适宜温度应在24摄氏度以下。

 三、如何确认洗碗的位置是否合理?

  洗碗碟间的设置应符合洁污分流的原则,使餐厅或加工间用过的餐具可以方便地送至该洗蝶间进行清洁处理并送回待用。另外,洗碗间的位置设施还应处理好废弃物、污染物等垃圾的存、运问题。在洗涤消毒的过程中,一方面又餐具进入,另一方面,又有洁净餐具送出。所以其洁、污流线分流明确,无迂回交叉的位置是合理的。反之,为不合理的。

四、粗加工间与操作间应如何分隔?操作间的适宜温度是多少?

  粗加工间是将水果、蔬菜、水产、禽、肉类等原料加工成初步半成品的场所。粗加工间内程序应是从污到洁污过程,所以应特别注意洁污分线和避免加工后的洁污倒流。工作过程中产生的大量废弃物等垃圾的运送路线不能与洁净物流线混淆。因水产品及禽类易于细菌感染,最好将其与蔬菜类粗加工分隔开。即设置荤食品加工间与蔬食品加工间。

  操作间是将经过粗加工的各种副食原料,分别按照菜肴或冷荤需要进行称量、洗、切、配菜过程,成为待进一步加工的生食半成品,在继续送往热灶间加工成成品。

  粗加工间与操作间独立分间设置。从原料至成品的生产流线应简短顺畅,无迂回交叉。粗加工间与操作间是排水量较多的地方,当采用明沟排水,便于清洁与疏通。带有油腻的排水,应与其他排水系统分别设置,并安装隔油设施。操作间的适宜温度应在26度以下。

 五、厨房与餐厅之间如何采用有效的隔音、隔热、隔味的措施?

  厨房和餐厅间应有一定的缓冲空间,一般用备餐间来作为过渡空间,可通过设置双道弹簧门;出菜屏风;拐角玄关等方法有效地解决隔音、隔热、隔味等问题,还可避免就餐客人对厨房的透视。合理地设计排风量可及时吸走厨房炉灶产生的大量热量于油烟,确保厨房内空气流通无闷热感觉,使厨师有一个舒适的工作环境。厨房内应有一定的负压值,使厨房产生的油烟、气味不会往餐厅逃逸、以达到隔热、隔味的效果。

六、厨房及灶台如何采用有效的通风、排风措施?

  厨房内通风、排风系统包括排烟罩(油网式烟罩、水渡式烟罩)、抽风机(离心风机、轴流风机等)、排烟凤管、送新风管及空调系统、有效的通风、排风必须符合下列标准:

 1、厨房和饮食制作间的热加工间机械通风的换气量宜热平衡计算,计算排风量的65%通过排风罩排出室外。而由房间的全面换气排出35%;一般以每小时换气40次为宜。

 2、排气罩口吸气速度一般不应小于0.5米/秒,排风管内速度不应大于10米/秒;

 3、厨房和饮食制作间热加工间,其补风量宜为排风量的70%左右,房间负压制不应大于5帕,使厨房内产生的油烟、气味不会往餐厅飘逸。以达到隔热、隔味的效果。

七、为什么要求厨房与餐厅(包括宴会厅)应在同一楼面?

  厨房与餐厅与同一楼面,可缩短输送流程,提高工作效率,有利于保持菜肴温度,防止交叉污染,另外还可以减少设备投资。如果厨房与餐厅不在同一楼层时,要另外设食梯,并注意按生、熟、洁、污、分设。还应并添加保温的传送设备。

 八、在厨房设施设备检查时如何检查设备的完好有效?

  厨房设备在使用过程中应加强设备的日常保养和维护,加强设备的定期检查。判断厨房设备的运行好坏,除通过用一定的一起来判断外,还可简单地凭五官感觉来“看、闻、嗅”。比如,厨房内排烟效果是否良好;有无燃气(油)烟味;燃气、水管路有无跑、冒、漏、滴现象;炉灶设备运行时,是否有红火、回火、离火等现象;机械加工设备运转是否平稳;有无异常声响;制冷效果如何;洗涤设备加热是否正常,喷淋是否有力,盘碟清洗后是否干净无水痕等等。

  通过以上方法基本能判断出设备运行是否完好、有效。

 九、厨房为什么要配备烟感报警器、喷淋装置以及煤气报警器与二氧化碳灭火器?

  厨房内部存在着较多的火灾隐患,如房内的燃气(油)的泄漏,炉灶燃烧时产生的高温,烟罩内长期积累的油污等等。如果平时管理不善或不注意保养、检查,一着不慎就会引起火灾。因此,平时除了应加强员工的消防安全意识,防患于未燃外,在厨房间还必须装置必要的消防设施。如烟感报警器、喷淋装置、二氧化碳灭火器等。对于使用燃气的单位,在厨房内还应装置煤气泄漏报警器。

  烟感报警器是通过探头来感测厨房内部烟气的浓度,当烟气达到一定浓度时,会通过消防预警系统发出火灾警报。喷淋装置是通过探头来感测厨房内空气的温度,当空气超过设定温度时,玻璃感温装置会自动爆裂而喷水,以达到灭火的目的。二氧化碳灭火器利用其内储的碳酸类物质释放遇高温分解的二氧化碳来隔离空气,使火焰因缺氧而熄灭,适用于油性物体即导电体的灭火。

  煤气泄漏报警器是用来测室内煤气的浓度,当达到设定浓度时,会报警并自动切断煤气供应管路。


食品冷库设计方案

厨房冷库设计:http://www.gb50072.com/lengkusheji/HACCP/63.html

速冻冷库设计:http://www.gb50072.com/lengkusheji/HACCP/17.html

中央厨房冷库:http://www.gb50072.com/lengkusheji/HACCP/15.html

后补式展示冷库:http://www.gb50072.com/lengkusheji/HACCP/16.html


冷藏设备

温湿度记录仪:http://www.gb50072.com/lengkushebei/wenshidujilu

冷藏箱:http://www.gb50072.com/lengkushebei/lengcangxiang

冷藏车:http://www.gb50072.com/lengkushebei/lengcangche

压缩机组:http://www.gb50072.com/lengkushebei/yasuojizu

冷风机:http://www.gb50072.com/lengkushebei/lengfengji

冷库门:http://www.gb50072.com/lengkushebei/lengkumen

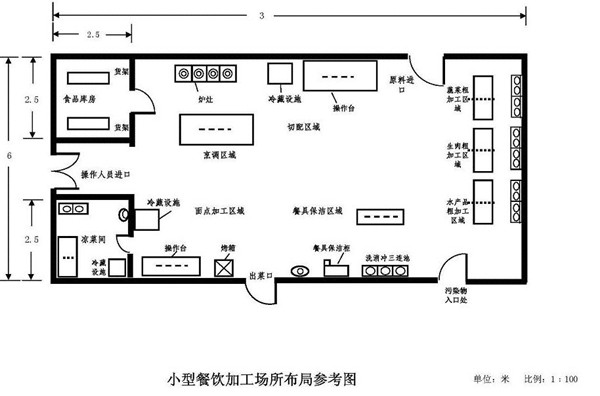

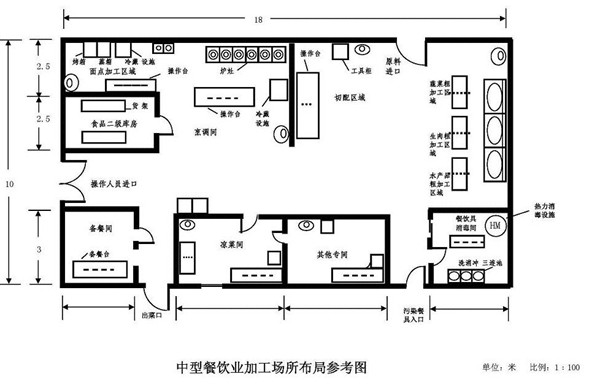

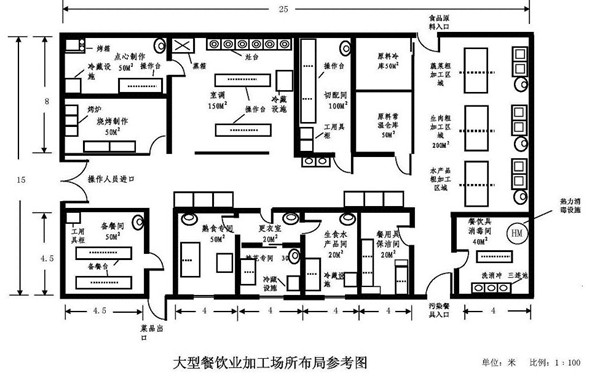

各类型餐饮业加工场所布局参考图
