谷轮压缩机组
谷轮压缩机组（顶出风）
产品编号：E2E
XJQ系列箱式压缩冷凝机组(Copeland 涡旋机)
一、箱式谷轮涡旋压缩机组简介
“同城制冷”谷轮全封闭箱式冷凝机组采用（正品）沈阳谷轮压缩机，分为壁挂式侧出风机组和顶出风式机组两种机型，侧出风机组采用立式平板冷凝器，顶出风机组采用U型冷凝器，可使用R22制冷剂和R404A环保制冷剂两种规格机组。高温机组采用ZB系列涡旋压缩机，制冷功率从2匹到15匹，可满足于5℃保鲜库、-18℃冷藏库的制冷需要，主要用于小型保鲜冷库、冷藏库；低温机组采用ZF系列低温涡旋压缩机，制冷功率从2匹到5匹，可用于-40～-25 ℃小型低温冷库。
谷轮制冷机组搭配冷风机或冷却排管，广泛用于食堂、酒店、餐厅饭店的厨房冷库，食品、卫生、医药、农业、化工等行业的小型冷库中。
特点：运转稳定，节能高效
二，箱式谷轮涡旋压缩机组具有如下特点：
1，顶出风机组采用外转子风机，侧出风机组采用6极电机，风机运行噪音小；
2，主机选用（正品）谷轮全封闭涡旋制冷压缩机，震动小、噪音小、运行可靠性好；
3，盘管采用铜管错排方式，利用机械胀管，使铜管与铝片紧密接合，换热效果好；
4，使用铜管铝片式换热器，换热效率高、使用寿命长；
5，内置接线盒，接线方便，机组进出管接口装有截止阀，安装维修方便；
6，机组外壳采用箱式整体式结构，结构紧凑、外形美观。
三，机组配置说明：
●压缩机 ●冷凝器 ●储液器 ●过滤器 ●电磁阀 ●压力控制器 ●高低压表 ●进出管接口阀

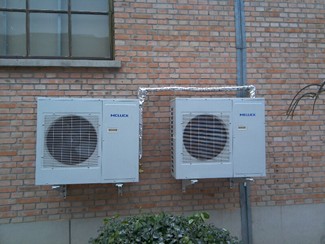

四，谷轮箱式制冷机组照片
五，谷轮制冷机组主要技术参数：
4.1侧出风机组(ZB压缩机)：
型号
XJQ
02HAG
03HAG
Q04HAG
05HAG
压缩机型号
ZB15KQ
ZB21KQ
ZB29KQ
ZB38KQ
制冷量及功率
蒸发7℃
冷量(W)
6150
8870
12000
14700
功率(W)
1480
2570
3300
4050
蒸发5℃
冷量(W)
5730
8260
11050
13700
功率(W)
1550
2560
3300
4010
蒸发
0℃
冷量(W)
4770
6890
8880
11250
功率(W)
1690
2530
3290
3940
适用库温( ℃)
5～10℃
制冷剂
R22
电源
380V/3P/50Hz
冷凝器
风机数量
1
1
2
2
风机电压(V)
220
220
220
220
风机功率(W)
60
60
60×2
60×2
接口
吸气接口(mm)
φ19
φ19
φ19
φ19
供液接口(mm)
φ10
φ10
φ12
φ12
外形尺寸
L (mm)
1020
1020
1020
1020
W (mm)
420
420
420
420
H (mm)
840
840
1240
1240
安装尺寸(A×B)(mm)
580×380
580×380
580×380
580×380
机组设计工况：蒸发温度5℃，环境温度35℃，吸气过热度10℃
4.2、顶出风机组(ZB压缩机)：
型号
XJQ
08MBG
09MBG
10MBG
12MBG
13MBG
15MBG
压缩机型号
ZB58KQ
ZB66KQ
ZB76KQ
ZB88KQ
ZB95KQ
ZB114KQ
制冷量及功率
蒸发-5℃
冷量(W)
14700
17200
20300
21400
23700
28900
功率(W)
6120
6740
8000
9040
9770
11750
蒸发-7℃
冷量(W)
13400
15900
18700
19750
22000
26800
功率(W)
6120
6730
7990
9010
9630
11600
蒸发
-10℃
冷量(W)
11550
14000
16500
17400
19600
23800
功率(W)
6140
6720
7950
8960
9420
11350
适用库温( ℃)
-5～5℃
制冷剂
R22
电源
380V/3P/50Hz
冷凝器
风机数量
1
2
2
2
2
2
风机电压(V)
380
380
380
380
380
380
风机功率(W)
600
250×2
450×2
450×2
450×2
600×2
接口
吸气接口(mm)
φ28
φ28
φ28
φ28
φ28
φ28
供液接口(mm)
φ16
φ16
φ16
φ16
φ16
φ16
外形尺寸
L (mm)
1158
1288
1488
1388
1488
1538
W (mm)
856
856
856
856
856
856
H (mm)
867
867
867
967
967
892
安装尺寸(A×B)(mm)
802×826
832×826
932×826
832×826
932×826
982×826
机组设计工况：蒸发温度-7℃，环境温度35℃，吸气过热度10℃
六，谷轮制冷机组型号说明：
七，谷轮制冷机组外形及安装尺寸示意图：
XJQ××A×示意图 (侧出风)
XJQ××B×示意图(顶出风)

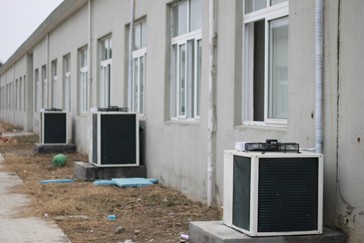

八，谷轮箱式制冷机组冷库应用

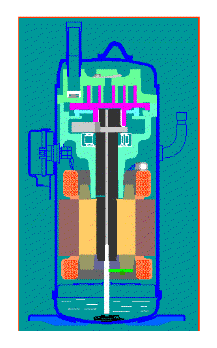

九，涡旋压缩机工作原理
