敞开式比泽尔压缩机组
敞开式比泽尔压缩机组
产品编号：E2D
半封闭压缩冷凝机组(Bitzer活塞机)
一、敞开式比泽尔半封闭压缩机组简介：“同城制冷”敞开式比泽尔半封闭压缩机组是专为农贸批发市场冷库、水产品批发市场冷库开发的最常用经济实用型冷库制冷机组，制冷功率从2匹到50匹，冷凝方式有风冷机组和冷水机组两款，可分体安装，可满足于5℃保鲜库、-18℃冷藏库的制冷需要，广泛用在食品冷库、餐厅饭店、食堂冷库等的厨房冷库，冷饮批发冷藏库、果蔬批发市场保鲜冷库、水产品批发市场冷冻库、副产品冷藏库、物流冷藏库等中、小型冷藏库中。
批发市场冷库由于对建造冷库投资成本预算不高，并具有冷库货物经济价值高，周转快，制冷机组运转频率高的特点，对冷库设备一般不要求美观，而更注重设备运转稳定性和实用性。同城制冷工程师推荐使用敞开式比泽尔半封闭压缩机组，该机组选用（正品）比泽尔压缩机，制冷效率高，性能稳定可靠，敞开式的机组设计在保证压缩机稳定性的基础上又降低了设备制造成本，从而降低冷库建造成本，经济实用。
特点：稳定可靠，经济实用
二，比泽尔半封闭压缩机组的特点
1，主机选用（正品）北京比泽尔半封闭制冷压缩机，质量好、运行可靠；
2，采用铜管铝片式的冷凝器或高效管壳式冷凝器，换热效率高，使用寿命长；
3，采用外转子冷凝风机，噪音小，效率高，外形美观；
4，选用国产或进口优质制冷配件，配置齐全，机组运行稳定可靠；
5，敞开式机组设计，减少设备制造成本，降低产品价格；
5，机组配有防水端子接线盒，所有的控制元件接线均接入接线盒，方便用户接线；
6，产品系列全，适用库温范围广，可广泛配套于保鲜、冷藏、制冰、冷冻水等制冷设备中使用
三，敞开式比泽尔半封闭压缩机组标准配置：
1，风冷机组：中高温JZBF02M(Y)～JZBF20M(Y)；中低温JZBF01L(Y)～JZBF12L(Y)
●压缩机 ●曲轴箱加热器 ●冷凝器 ●储液器 ●过滤器 ●视液镜 ●电磁阀 ●高低压控制器 ●高低压表 ●接线盒
2，风冷机组：中高温JZBF25M(Y)～JZBF50M(Y)；中低温JZBF15L(Y)～JZBF25L(Y)
●压缩机 ●曲轴箱加热器 ●减震管 ●油分离器 ●冷凝器 ●储液器 ●过滤器 ●视液镜 ●电磁阀 ●高低压控制器 ●油压差控制器 ●高低压表 ●接线盒
3，风冷机组：中低温JZBF30L(Y)～JZBF40L(Y)
●压缩机 ●曲轴箱加热器 ●减震管 ●油分离器 ●冷凝器 ●储液器 ●过滤器 ●视液镜 ●电磁阀 ●高低压控制器 ●油压差控制器 ●高低压表 ●缸头风扇 ●接线盒
四、敞开式比泽尔风冷机组主要技术参数：
4.1.1.1中高温机组：
型号
JZBF
06M
07M
09M
10M
12M
15M
20M
压缩机型号
4EC6.2
4DC7.2
4CC9.2
4VCS10.2
4TCS12.2
4PCS15.2
4NCS20.2
制冷量及功率
蒸发-5℃
冷量(kW)
12.08
14.76
17.84
19.58
23.6
28.3
32.8
功率(kW)
5.12
6.14
7.5
7.43
9.13
10.45
12.6
蒸发-7℃
冷量(kW)
11.02
13.47
16.29
17.95
21.7
25.9
30
功率(kW)
4.93
5.95
7.27
7.19
8.84
10.12
12.15
蒸发-10℃
冷量(kW)
9.54
11.67
14.15
15.69
18.96
22.6
26.2
功率(kW)
4.65
5.65
6.92
6.82
8.39
9.6
11.46
适用库温( ℃)
-5～5 ℃
制冷剂
R22
电源
380V/3P/50Hz
冷凝器
风机数量
2
2
2
2
4
4
4
风机电压
380
380
380
380
380
380
380
风机功率(W)
180×2
250×2
250×2
250×2
180×4
180×4
180×4
接口
吸气接口(mm)
φ28
φ28
φ28
φ28
φ35
φ35
φ42
供液接口(mm)
φ12
φ16
φ16
φ16
φ16
φ22
φ22
外形尺寸
A (mm)
960
1640
1640
1640
1640
1860
1860
B (mm)
800
800
850
850
900
950
950
C (mm)
849
749
849
899
899
899
999
安装尺寸1(a×b)(mm)
130×130
130×130
130×130
130×130
130×130
130×130
130×130
安装尺寸2(c×d)(mm)
760×420
760×420
810×670
810×670
860×670
910×470
910×470
机组设计工况：蒸发温度-7℃，环境温度35℃，吸气过热度10℃
4.1.1.2中低温机组：
型号
JZBF
05L
06L
08L
10L
12L
15L
20L
压缩机型号
4DC5.2
4CC6.2
4TCS8.2
4PCS10.2
4NCS12.2
4H15.2
4G20.2
制冷量及功率
蒸发-20℃
冷量(kW)
7.26
8.32
11.87
13.77
16.25
20.7
24.1
功率(kW)
4.67
5.67
6.87
7.88
9.2
12.5
14.83
蒸发-23℃
冷量(kW)
6.18
6.92
10.06
11.68
13.66
17.6
20.4
功率(kW)
4.4
5.27
6.42
7.32
8.56
11.5
13.86
蒸发-25℃
冷量(kW)
5.52
6.06
8.97
10.41
12.17
15.64
18.17
功率(kW)
4.23
5
6.09
6.91
8.09
10.85
13.14
适用库温( ℃)
-20～-15℃
制冷剂
R22
电源
380V/3P/50Hz
冷凝器
风机数量
2
2
2
2
4
4
4
风机电压
380
380
380
380
380
380
380
风机功率(W)
180×2
180×2
250×2
250×2
180×4
180×4
180×4
接口
吸气接口(mm)
φ28
φ28
φ35
φ35
φ35
φ42
φ54
供液接口(mm)
φ12
φ12
φ16
φ16
φ22
φ22
φ22
外形尺寸
A (mm)
960
960
1640
1860
1860
960
960
B (mm)
800
800
950
1000
1000
800
800
C (mm)
849
849
899
899
999
849
849
安装尺寸1(a×b)
130×130
130×130
130×130
130×130
130×130
130×130
130×130
安装尺寸2(c×d)
760×420
760×420
910×470
960×470
960×470
760×420
760×420
机组设计工况：蒸发温度-23℃，环境温度35℃，吸气过热度10℃；对于JZBF08L以上机组，当使用蒸发温度低于-25℃时必须加配CIC喷液系统
型号
JZBF
25L
30L
40L
压缩机型号
6H25.2
6G30.2
6F40.2
制冷量及功率
蒸发-20℃
冷量(kW)
31.1
36.2
43.5
功率(kW)
18.75
22.2
27
蒸发-23℃
冷量(kW)
26.4
30.7
37
功率(kW)
17.25
20.8
25.1
蒸发-25℃
冷量(kW)
23.5
27.3
33
功率(kW)
16.28
19.71
23.7
适用库温( ℃)
-20～-15℃
制冷剂
R22
电源
380V/3P/50Hz
冷凝器
风机数量
4
2
2
风机电压
380
380
380
风机功率(W)
180×4
800×2
800×2
接口
吸气接口(mm)
φ54
φ54
φ54
供液接口(mm)
φ22
φ22
φ28
机组尺寸
A (mm)
1860
1860
1860
B (mm)
1124
1122
1098
C (mm)
1299
1299
1499
安装尺寸1(a×b)
130×130
130×130
130×130
安装尺寸2(c×d)
960×670
960×670
960×570
冷凝器尺寸
A (mm)
-----
1755
1755
B (mm)
-----
1050
1050
C (mm)
-----
1050
1050
机组设计工况：蒸发温度-23℃，环境温度35℃，吸气过热度10℃；当使用蒸发温度低于-25℃时必须加配CIC喷液系统；JZBF-30L以上机组，冷凝器与机组分开安装。

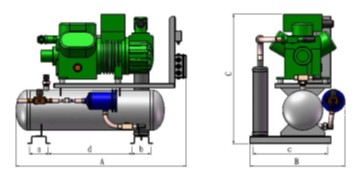

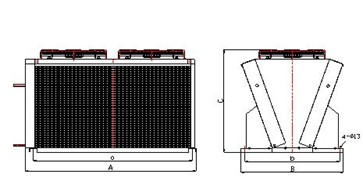

五、外形结构及安装尺寸示意图：

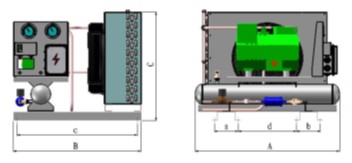

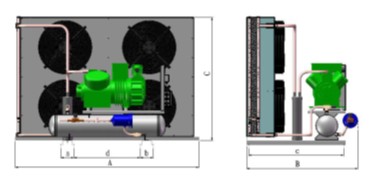

5.1风冷机组结构示意图：
JZBF02M(Y)～JZBF07M(Y) JZBF09M(Y)～JZBF20M(Y)
JZBF01L(Y)～JZBF06L(Y) JZBF08L(Y)～JZBF25L(Y)
JZBF25M(Y)～JZBF50M(Y)、JZBF30L(Y)～JZBF40L(Y)
机组部分 冷凝器部分

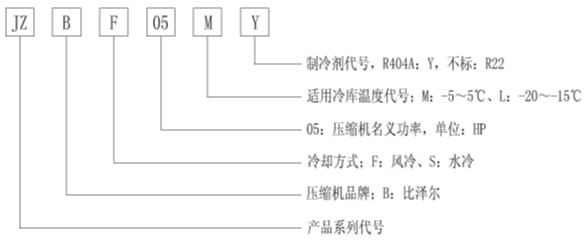

六，型号说明：

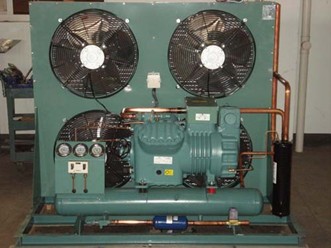

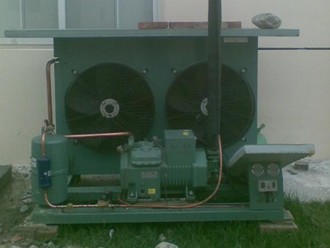

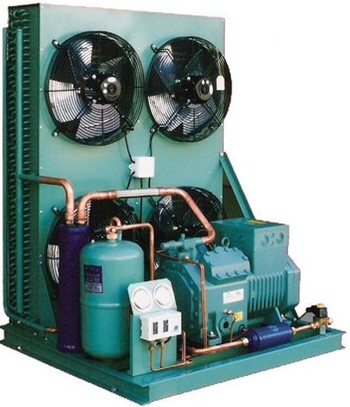

七，比泽尔制冷机组照片

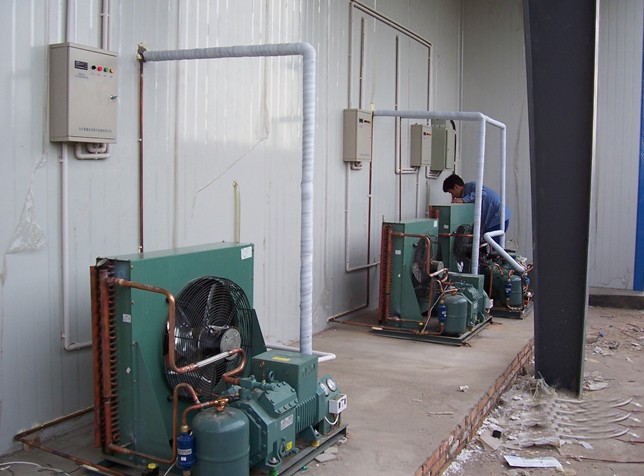

分体式比泽尔压缩机组照片

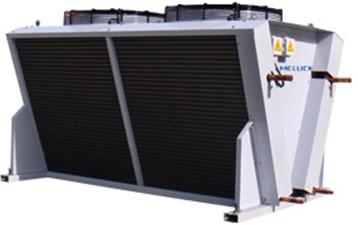

带水喷辅助冷却的FNPV型冷凝器照片

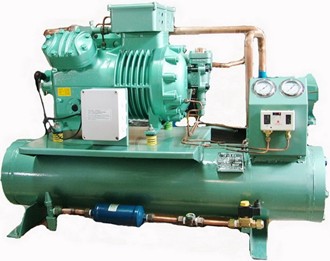

比泽尔压缩机组
