比泽尔螺杆并联机组
比泽尔螺杆式并联机组
产品编号:E2b

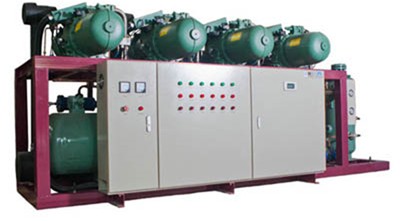

比泽尔螺杆式并联机组
一,比泽尔螺杆式并联机组简介
“同城制冷”比泽尔螺杆并联机组采用比泽尔螺杆式压缩机,通过压力传感器自动控制多台压缩机的工作状态,节约运行费用,主要用于大型冷库,适用温度范围:0℃保鲜冷库, -18℃左右的冷藏库,-25℃以下的速冻库,超低温冷库。广泛应用在物流、食品、医药、化工等行业。
随着的冷链物流业的不断升级,制冷设备市场快速发展,大型低温冷库、制冰设备、速冻设备越来越多,对于氟利昂活塞式压缩机已很难满足这些设备的需要,同城制冷开发的比泽尔螺杆式并联机组,可满足于-40℃~-25℃的需要,广泛使用于大型低温冷库设备中。
二,比泽尔螺杆式并联机组具有如下特点:
采用德国原装进口的比泽尔螺杆压缩机,遵循先进的设计理念,专门针对大型低温冷库研发的制冷设备。通过多台压缩机组合,可以获得多级输出功率组合,实现针对负荷变化的最佳能量调节,提高效率,节省能源。
1,多重安全保护系统;运行安全,可靠性高;
采用国际知名品牌的优质零部件,遵循先进的设计理念,完美结合成安全可靠的系统,系统具有高压、低压、油流量监控、油温控制、油位控制、电机过载、过热、逆缺项等完备的保护系统,保证在高温或低温恶劣工况下均能正常运行,真正做到无人值守。
2,螺杆机组性能优越,效率更高,节能高效;
原装进口的螺杆压缩机配上经济器运行,低温工况下,冷量可以提高35%以上,制冷效率提高20%以上,组成多联机组后由PLC自动调节,与普通机相比,视不同应用场合可节电20%-50%。
3,节约空间,安装方便
机组出厂前已经完成大部分制冷系统和电气系统的调试工作,现场安装只需要进行简单的施工即可投入使用。机组结构紧凑,设计合理,占地面积小,所需机房面积仅相当于氨机机房的1/6。
4,先进的PLC控制,可实现远程监控
机组采用的并联机组专用控制器,可以实现远距离控制,在办公室或者控制室内可以控制操作所有冷库的所有设备的运转。
5,分级进行能量控制,节能省电
根据温度要求,通过压力传感器感应系统压力,并根据压力大小自动控制开停不等数量的压缩机,使其始终处于最佳最经济的工作状态,可大大节约运行费用。并联机组可以针对冷库热负荷来决定开机数量和开机时间。当需要大制冷量时,多机一起运转,需要小制冷量时,单机运转,长期使用,能耗低;如其中某台机器损坏,也不会影响其他机器正常工作,增加了系统安全稳定性。
三,螺杆并联机组的配置情况
低温机型配置:螺杆压缩机、贮液器、仪表盘、高低压控制器、电控箱、油分离器、油冷却器、经济器、供液过滤器、吸气过滤器、喷油组件。
高温机组配置:螺杆压缩机、贮液器、仪表盘、高低压控制器、电控箱、油分离器、喷液冷却系统、排气单向阀、供液过滤器、喷油组件。
四,比泽尔螺杆式并联机组型号规格(提供OEM定制)
比泽尔螺杆式多联机组技术参数
类型
Type
机组型号 Rack
model
电源
Power supply
电机功率
(KW)
Motor power
储液器(L)
Liquid reservoir
接管尺寸(mm)
Piping dimension
外形尺寸(mm)
Overall dimension
整机重量
Weight
(Kg)
吸气DL
供液SL
长L
宽W
高H
低温机型
SPBS2-60
380V 2*44
120
108
42
2300
1650
1850
3250
SPBS3-60
3*44
200
133
42
3100
1650
1850
3750
SPBS4-60
4*44
250
159
54
4000
1650
1850
3900
SPBS5-60
5*44
300
159
76
4700
1650
1850
4350
SPBS6-60
6*44
400
159
76
5500
1650
1850
5050
SPBS2-70
2*50
150
133
42
2000
1400
1600
3300
SPBS3-70
3*50
250
133
42
2800
1400
2000
3650
SPBS4-70
4*50
300
159
54
3600
1400
2000
4050
SPBS5-70
5*50
400
159
76
4400
1400
2000
4700
SPBS6-70
6*50
500
219
76
5200
1400
2000
5200
SPBS2-75
2*55
150
133
42
2000
1400
1600
3400
SPBS3-75
3*55
250
133
42
2800
1400
2000
3850
SPBS4-75
4*55
300
159
54
3600
1400
2000
4250
SPBS5-75
5*55
400
219
76
4400
1400
2000
4800
SPBS6-75
6*55
500
219
76
5200
1400
2000
5250
SPBS2-125
2*92
300
219
54
2700
1600
2000
3350
SPBS3-125
3*92
400
273
76
3600
1600
2000
3900
SPBS4-125
4*92
500
325
76
4500
1600
2000
4550
SPBS5-125
5*92
600
325
100
5400
1600
2000
5200
SPBS6-125
6*92
800
377
100
6300
1600
2000
5850
高温机型
SPBS2-60
380V 44
150
108
54
2400
1650
1850
2476
SPBS3-60
3*44
200
133
76
3250
1650
1850
2810
SPBS4-60
4*44
250
159
76
4300
1650
1850
3150
SPBS2-90
2*66
200
159
76
2650
1650
1850
2476
SPBS3-90
3*66
300
219
76
3450
1650
1850
3500
SPBS4-90
4*66
400
219
76
4300
1650
1850
4600
SPBS2-125
2*92
300
219
76
2700
1650
1850
3870
SPBS3-125
3*92
400
273
76
3600
1650
1850
4730
SPBS4-125
4*92
500
325
100
4500
1650
1850
5700
SPBS2-140
2*103
300
219
76
3350
2200
2100
3670
SPBS3-140
3*103
450
273
100
4300
2200
2100
4920
SPBS4-140
4*103
600
325
100
5250
2200
2100
5780
注意:表中所列机组尺寸为标准机组尺寸,定制尺寸请联系我们
五,螺杆压缩机冷量
螺杆式并联机组冷量参数表
主机采用HSN系列低温螺杆压缩机
机组型号Rack ModelTO(℃)TK(℃)蒸发温度(℃)Evaporating Temperature-20-25-30-35-40-45SPBS2-6035196.5162.1131.8105.482.562.845183.6150.9122.196.874.855.8SPBS3-6035294.7243.1197.8158.1123.894.145275.4226.3183.1145.2112.283.7SPBS4-6035392.9324.1263.7210.8165.0125.545367.2301.8244.1193.6149.6111.6SPBS5-6035491.2405.2329.6263.6206.3156.945458.9377.2305.1242.0187.0139.5SPBS6-6035589.4486.2395.5316.3247.5188.345550.7452.6366.2290.4224.4167.4SPBS2-7035219.5182.2149.2120.495.373.645206.9170.9139.2111.387.066.0SPBS3-7035329.3273.2223.8180.5142.9110.445310.3256.4208.8167.0130.699.0SPBS4-7035439.1364.3298.4240.7190.5147.245413.8341.9278.4222.7174.1132.0SPBS5-7035548.9455.4373.0300.9238.1183.945517.2427.3348.0278.3217.6165.0SPBS6-7035658.6546.5447.6361.1285.8220.745620.7512.8417.6334.0261.1198.0SPBS2-7535237.2197.0161.7130.7103.780.345222.6184.4150.6120.994.972.3SPBS3-7535355.8295.6242.5196.0155.5120.445333.9276.6225.9181.3142.3108.4SPBS4-7535474.3394.1323.4261.4207.3160.645445.3368.7301.1241.7189.7144.5SPBS5-7535592.9492.6404.2326.7259.2200.745556.6460.9376.4302.1237.2180.6SPBS6-7535711.5591.1485.0392.0311.0240.845667.9553.1451.7362.6284.6216.8SPBS2-12535399.9332.9273.9222.5177.8139.345376.7312.0254.9204.9161.2123.4SPBS3-12535599.9499.3410.9333.7266.7208.945565.0467.9382.4307.3241.9185.1SPBS4-12535799.8665.7547.9444.9355.6278.645753.3623.9509.8409.8322.5246.8SPBS5-12535999.8832.2684.9556.2444.5348.245941.6779.9637.3512.2403.1308.5SPBS6-125351199.8998.6821.8667.4533.4417.8451130.0935.9764.8614.7483.7370.2主机采用CSH系列中高温螺杆压缩机
机组型号Rack ModelTO(℃)TK(℃)蒸发温度(℃)Evaporating Temperature50-5-10-15SPBS3-C6035525.2452.9386.7326.4271.545491.6421.0356.4297.2242.2SPBS4-C6035700.3603.8515.6435.2362.045655.5561.3475.3396.3323.0SPBS3-C9035815.3704.8603.4510.6425.645768.7660.4560.9468.9383.1SPBS4-C90351087.1939.8804.5680.9567.5451024.9880.5747.8625.2510.8SPBS2-C12535799.9687.5585.2491.9406.645745.0636.3536.6444.8359.6SPBS3-C125351199.91031.2877.7737.9609.8451117.5954.4804.9667.2539.4SPBS4-C125351599.81375.01170.3983.9813.1451490.01272.61073.1889.6719.2SPBS2-C14035889.2768.9658.5557.6465.045839.6721.8613.5513.1419.3SPBS3-C140351333.71153.3987.7836.3697.4451259.41082.8920.2769.6628.9SPBS4-C140351778.31537.71316.91115.1929.9451679.21443.71227.01026.2838.51,标准机组充注制冷剂均为R22。
2,如机组需要运用于不同的蒸发温度或过高/过低的环境温度,请联系我们。
3,低温机型冷量参数为带经济器时有效值,高温机型冷量参数为不带经济器时有效值,实际应用时需要考虑余量
压缩机型号ModelTO(℃)TK(℃)蒸发温度(℃)Evaporating Temperature-20-25-30-35-40-45HSN5363-303558.148.339.632.025.319.54056.747.038.530.924.418.74555.145.537.129.723.217.6HSN6451-403567.055.645.536.729.022.34065.454.144.235.527.821.34563.552.442.634.026.520.0HSN6461-503579.466.054.143.734.626.74077.364.252.542.333.325.54574.962.050.640.531.724.0HSN7451-603598.281.065.952.741.331.44095.278.463.750.739.529.84591.875.461.048.437.427.9HSN7461-7035109.891.174.660.247.636.840106.888.572.358.145.835.145103.485.569.655.743.533.0HSN7471-7535118.698.580.865.351.840.140115.295.678.363.149.838.345111.392.275.360.447.436.1HSN8571-12535200.0166.4137.0111.288.969.640194.6161.6132.6107.285.266.145188.3156.0127.5102.480.661.7 单机头低温螺杆压缩机冷量参数

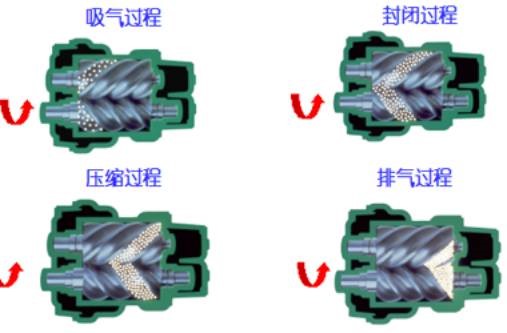

六,螺杆压缩机工作原理

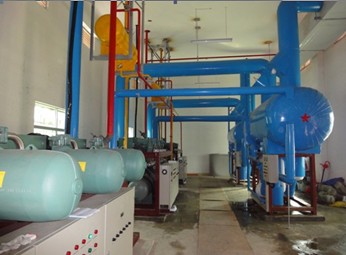

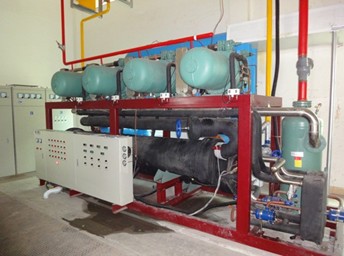

七,产品应用
查看同城制冷售后服务:同城制冷售后服务体系.PDF
查看同城制冷保修服务:同城制冷保修服务内容.PDF
