双级压缩机
比泽尔双级压缩机组
产品编号：E2G

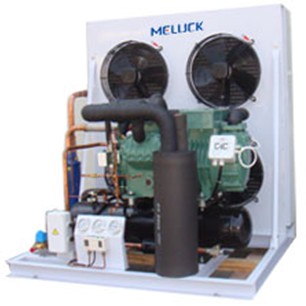

半封闭双级压缩冷凝机组(Bitzer活塞机)
一，比泽尔半封闭双级压缩冷凝机组简介
“同城制冷”双级压缩冷凝机组，采用（正品）比泽尔压缩机，制冷功率从5HP-30HP，冷凝方式分风冷机组和冷水机组两种形式，可使用R22和R404A环保制冷剂两种机型，使用R22最低蒸发温度可达-50℃，使用R404A最低蒸发温度可达-65℃，可满足-40℃的低温速冻制冷需求，比泽尔半封闭双级压缩机组配套速冻搁架、速冻用急冷风机等速冻设备，广泛应用于速冻水饺生产线、速冻隧道、蛋糕速冻车间、冰淇淋冷库、鱼虾等水产品速冻冷库、粉条速冻库等食品加工速冻设备中。双级压缩机的选择

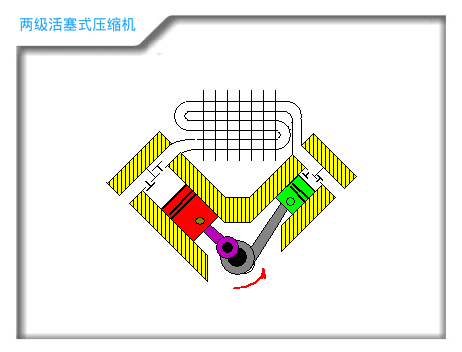

双级压缩制冷系统分两种：单机双级压缩形式和配组式双级压缩形式。单机双级压缩采用一台制冷压缩机进行双级压缩。
选用双级压缩的条件
氨制冷系统，冷凝压力与蒸发压力比大于8；
氟制冷系统双级压缩机，冷凝压力与蒸发压力比大于10。
二、比泽尔半封闭双级压缩机组产品特点：
1, 选用（正品）比泽尔单机双级半封闭制冷压缩机，质量好，可靠性高；
2, 选用丹佛斯进口知名品牌制冷配件，配置齐全，保证机组运行的可靠性；
3, 机组配有中冷器，大大提高了制冷量及能效比；
4, 具有较低的蒸发温度，当使用R22时，最低蒸发温度可达-50℃，当使用R404A时，最低蒸发温度可达-65℃，可应用于低温箱、速冻设备等装置中。
1，单机双级压缩系统的优点：①占地面积小；
②系统简单，管道少；
③施工周期短；
④操作管理方便。
2，配套速冻设备
①速冻冷风机
②速冻搁架
③速冻隧道
三、比泽尔半封闭双级压缩机组标准配置：
●双级压缩机 ●曲轴箱加热器 ●减震管 ●油分离器 ●风(水)冷冷凝器 ●储液器(水冷机组无)●过滤器 ●视液镜 ●电磁阀 ●过冷器 ●气液分离器 ●高低压控制器 ●油压差控制器 ●高低压表 ●中压表 ●接线盒
四、比泽尔半封闭双级压缩机组主要技术参数：
1)双级风冷机组：
型号
SJZBF
05J
08J
12J
16J
20J
25J
★30J
压缩机型号
S4T5.2
S4N8.2
S4G12.2
S6J16.2
S6H20.2
S6G25.2
S6F30.2
冷量及功率
蒸发-35℃
冷量(kW)
5.0
7.24
10.93
16.32
18.92
21.7
26.0
功率(kW)
3.75
5.6
8.46
11.97
13.87
15.92
19.05
蒸发-40℃
冷量(kW)
3.95
5.68
8.58
12.92
14.98
17.2
20.6
功率(kW)
3.41
5.08
7.68
10.58
12.26
14.07
16.84
蒸发 -45℃
冷量(kW)
3.02
4.31
6.51
9.81
11.37
13.06
15.62
功率(kW)
3.04
4.56
6.89
9.17
10.63
12.2
14.6
适用库温(℃)
-40～-25℃
制冷剂
R22
电源
380V/3P/50Hz
冷凝器
风机数量
2
2
4
4
4
4
2
风机电压(V)
380
380
380
380
380
380
380
风机功率(W)
180×2
180×2
180×4
180×4
180×4
180×4
800×2
接口
吸气接口(mm)
φ28
φ28
φ35
φ42
φ42
φ42
φ42
供液接口(mm)
φ16
φ16
φ22
φ22
φ22
φ22
φ22
外形尺寸
A(mm)
1085
1270
1270
1270
1340
1340
1250
B(mm)
930
930
1050
1050
1110
1130
730
C(mm)
660
810
1210
1460
1410
1410
927
安装尺寸(a×b mm)
800×885
800×885
1000×1005
1000×1005
1000×1065
1000×1085
910×685
说明：1)环境温度35℃，过热度10℃；2)使用R404A参数备查；3)带★机组，冷凝器与机组为分体式结构，表中尺寸不含冷凝器。
2)双级水冷机组：
型号
SJZBS
05J
08J
12J
16J
20J
25J
30J
压缩机
S4T-5.2
S4N-8.2
S4G-12.2
S6J-16.2
S6H-20.2
S6G-25.2
S6F-30.2
冷量及功率
蒸发-35℃
冷量(kW)
5.10
7.38
11.15
16.49
19.12
21.9
26.3
功率(kW)
3.55
5.3
8.0
11.35
13.2
15.1
18.1
蒸发-40℃
冷量(kW)
4.01
5.81
8.78
13.09
15.17
17.42
20.8
功率(kW)
3.23
4.81
7.26
10.1
11.67
13.4
16.0
蒸发 -45℃
冷量(kW)
3.08
4.44
6.70
10.0
11.6
13.31
15.93
功率(kW)
2.88
4.33
6.54
8.8
10.2
11.7
14.0
适用库温(℃)
-40～-25℃
制冷剂
R22
电源
380V/3P/50Hz
冷凝器
形式
高效管壳式
额定水量(m3/h)
2
3
4
5.6
6.6
7.5
10
接水口规格
1-1/4″
1-1/2″
1-1/2″
2″
2″
2″
2- 1/2″
接口
吸气接口(mm)
φ28
φ28
φ35
φ42
φ42
φ42
φ42
供液接口(mm)
φ22
φ22
φ28
φ28
φ28
φ28
φ28
外形尺寸
A(mm)
900
1050
1260
1300
1300
1300
1300
B(mm)
650
650
720
720
720
720
720
C(mm)
795
855
950
990
990
990
990
安装尺寸(a×b mm)
500×605
650×605
800×675
880×675
880×675
880×675
880×675
说明：1)冷却水进水温度30℃，出水温度35℃，过热度10℃；2)使用R404A参数备查。
五、比泽尔半封闭双级压缩机组结构示意图：
风冷机组示意图水冷机组示意图

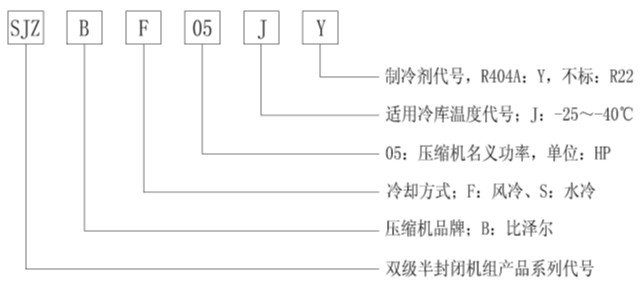

比泽尔半封闭双级压缩机组型号说明：

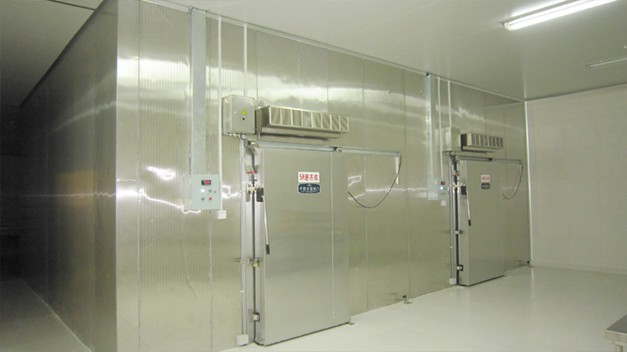

产品应用
查看同城制冷售后服务：同城制冷售后服务体系.PDF
查看同城制冷保修服务：同城制冷保修服务内容.PDF
关键字：冷库，速冻库，低温冷库，速冻设备，双级压缩机，比泽尔制冷机组，
